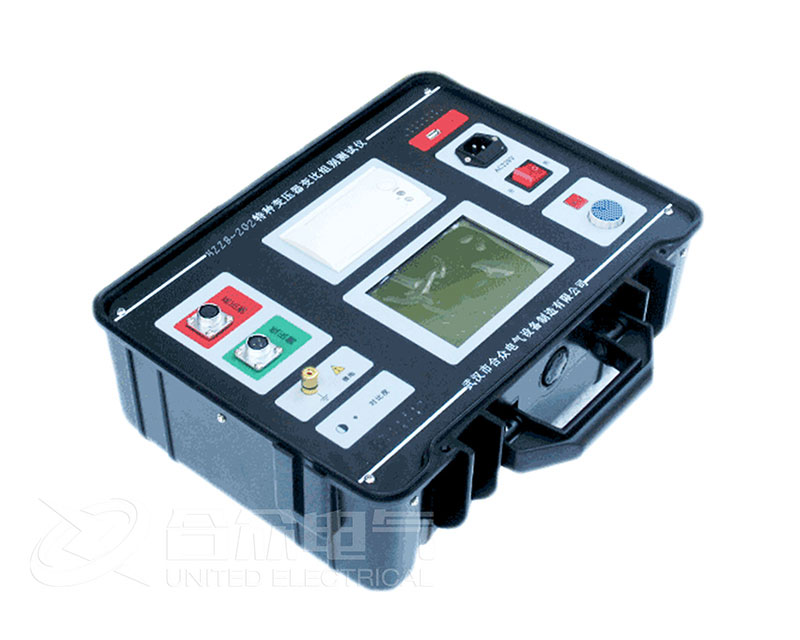

變壓器變比組別是衡量變壓器質量的重要指標之一，應該采購對應的專業測試儀器，下面合眾電氣專家就特種變壓器舉例說明，特種變壓器變比組別測試儀的操作方法。

  1、接線    根據被試變壓器的類型正確聯接測試線夾。

  1）單相變壓器

  變壓器             儀器

  A---------------紅護套內黃線

  X---------------紅護套內綠線

  a---------------黑護套內黃線

  x---------------黑護套內綠線

  其它線懸空
  2）三相變壓器

  變壓器             儀器

  A---------------紅護套內黃線

  B---------------紅護套內綠線

  C---------------紅護套內紅線

  a---------------黑護套內黃線

  b---------------黑護套內綠線

  c---------------黑護套內紅線

  3）二相/三相變壓器    如逆斯科特（二相變?nèi)啵┳儔浩?br />
  變壓器              儀器

  α---------------紅護套內黃線

  N----------------紅護套內綠線

  β---------------紅護套內紅線

  a----------------黑護套內黃線

  b----------------黑護套內綠線

  c----------------黑護套內紅線

  4）三相/二相變壓器   如斯科特變壓器（倒T字，三相變兩相）、平衡變壓器（三變二，二變?nèi)⒄髯儔浩鳎ㄔ捷斎虢涣鳎狈酵ㄟ^整流元件后輸出直流。 變流是整流、逆流和變頻三種工作方式的總稱）等

  變壓器              儀器

  A----------------紅護套內黃線

  B----------------紅護套內綠線

  C----------------紅護套內紅線

  α---------------黑護套內黃線

  n----------------黑護套內綠線

  β---------------黑護套內紅線

  以上是特種變壓器變比組別測試儀的操作方法，購買電力測試設備，選合眾電氣，專業的電力測試設備制造商，有二十年經驗，物美價廉。
