繼電保護測試儀精度調整及校準方法

  繼電保護測試儀主機采用DSP+FPGA結構,真16位DAC輸出、內置新型模塊式高保真線性大功率功放,自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統,功能強大。體積小、精度高。本繼電保護測試儀既具有大型校驗儀優越的性能、先進的功能,又具有小型校驗儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。

 在實際的現場測試使用中,由于一些運輸及干擾因素的影響,需要根據實際的測試數據,使用情況,對繼電保護測試儀進行必要的精度調整及校準工作。繼電保護測試儀精度調整步驟如下:

  繼電保護測試儀在使用時間較長后,或保養不善,可能會出現精度的偏差,所以需要定期對裝置精度進行調整,具體可按下述步驟進行:

  將繼電保護測試儀平放于桌面上,打開上蓋板,可看到固定于機箱中央約23cm×14cm的主板,主板中央有(繼電保護測試儀:7只)電位器平行排列,各電位器分別標有(繼電保護測試儀):UA、UB、UC、UX、IA、IB、IC。上述電位器用于調整幅值。

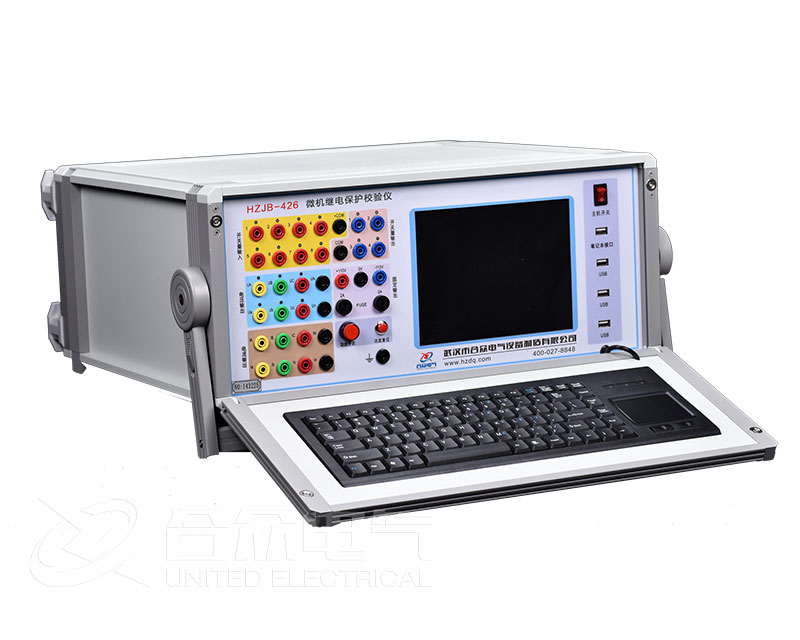

繼電保護測試儀

  1、繼電保護測試儀電壓精度調整

  在交流試驗中,設定各相電壓均輸出60V,分別接至一個0.2級電壓表上。調整各自的電位器,使其輸出準確為60V。(UX選擇與UA相同幅值)

  2、繼電保護測試儀電流精度調整

  在交流試驗中,設定各相電流均輸出基波5A,分別接至一個0.2級電流表上。調整各自的電位器,使其輸出準確為5A。

  繼電保護測試儀通電檢查

  按照繼電保護測試儀使用說明書,置開關、旋鈕于正確位置。 按要求的供電電壓、頻率值接通電源預熱,檢查電 氣工作狀態。輸出端外接數字多用表,檢查被檢源 的量程和測量范圍。通電檢查發現故障的應修理后 再進行校準。

  微機繼電保護測試儀校準條件

  1、校準點的選取

  考慮到標準源的線性誤差,一般應均勻地選擇校準點,基本量程一般不少于10 個。非基本量程,一般選取3 ~ 5 個校準點。直流的負極性輸出,一般僅在基本量程上校準其滿度點。

  2、校準前的準備

  冬夏季,繼電保護測試儀應在基準條件下,放置24 h 以上 再進行校準。標準設備和輔助設備應根據說明書操作、預熱、預調、自校,使繼電保護測試儀處于最佳工作狀態。熟練掌握繼電保護測試儀校準條件之后,以標準數字多用表和帶記錄功能示波器為核心,可完成繼電保護測試儀主要參數的校準及維護。
