全自動變壓器變比組別測試儀的試驗操作方法

全自動變壓器變比組別測試儀的操作方法

1、接線:將儀器端子(A、B、C、a、b、c)與變壓器端子(A、B、C、a、b、c)對應接好,注意高低壓千萬不要接反,否則可能損壞儀器。

2、打開電源開關,接著顯示自檢1;自檢2;自檢3;通過,表示儀器正在自檢,zui后分別顯示上次試驗的變比,分接百分比、組別、信息顯示欄(誤差顯示欄)顯示“自檢通過”,表明儀器正常,可進行下一步操作。

3、按<參數>鍵,依次輸入變比,分接間距、組別,直至參數指示燈熄滅,如本次試驗所用參數與前次相同,此項操作可省略。

4、用分接調節鍵調整分接點,每按一次該鍵,分接值移動一個分接間距,如按分接調節鍵,分接顯示欄無任何反應,則說明分接間距沒有設置,此時可按參數鍵,設置分接間距。

5、測量方法

a、三相連續:按<三相連續>鍵,鍵燈亮,按<開始>鍵,鍵燈亮,儀器開始測量,并自動進入記錄狀態,每測完一相,發出提示音,進入下一相測量,全部完成后,自動停止。

b、單相:按鍵,鍵燈亮,按<開始>鍵,鍵燈亮,儀器開始測量待誤差顯示穩定后,記下該數據,按<停止>鍵,鍵燈亮,完成AB相的測試。同樣完成BC、CA相的測量。

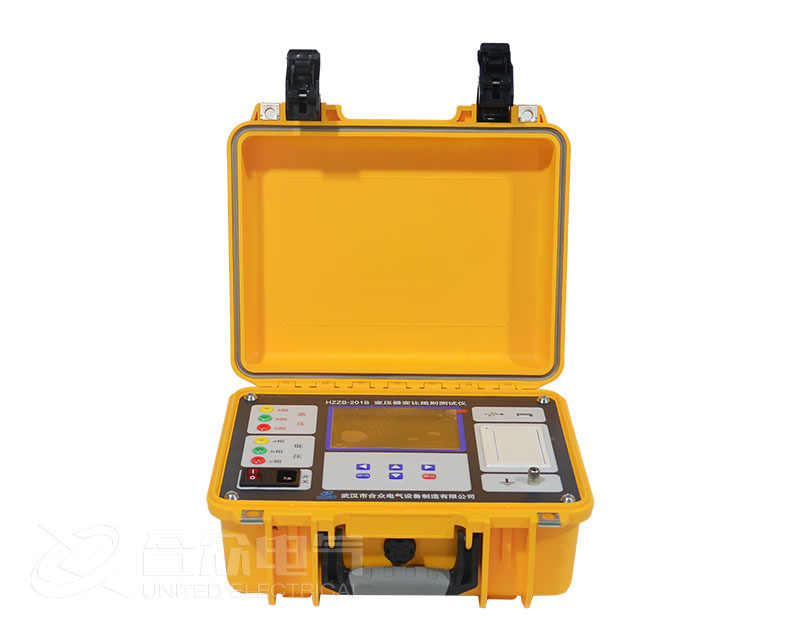

變比組別測試儀

6、打印

a.如需打印,必須在測量操作前按記錄鍵,鍵燈亮,儀器進入自動記錄狀態,自動記錄以后每次測量操作的數據,切斷電源,如果用三相連續功能進行測量,儀器自動記錄,測量前無需按<記錄>鍵。

b.按打印鍵,屏幕顯示“正在打印”,稍候屏幕顯示“打印完畢”即可完成打印。如在打印過程中按任意鍵,屏幕顯示“中止打印”,即可中途退出打印。如果內存中沒有數據,按打印鍵,則打印鍵燈和記錄鍵燈同時閃爍,屏幕顯示“內存空”不能打印。

C.當然,如果以前試驗數據不用保留,則在測量操作前清除數據。按<清除內存>鍵,如內存已空,則清除內存鍵燈和記錄鍵燈同時閃爍,屏幕顯示“內存已空”,如內存未空,則屏幕顯示“清內存嗎?”,再按清除內存鍵,則清除內存,則中止清除內存,屏幕顯示“中止清內存”。內存已滿時,<打印>和<清除內存>鍵燈閃爍提示,連續按兩下<清除內存>鍵,可以清除舊數據。

7、變比組別測試儀其它功能鍵的使用

a、<顯示實測變比>鍵:如果需要在測量過程中觀察實測變比值,則在測量前按<顯示實測變比>鍵,鍵燈亮,表明測量過程中可以顯示實測變比值。再次按<顯示實測變比>鍵,鍵燈滅,則在測量過程中不顯示實測變比值。

b、<分接在低壓側>鍵:大部分變壓器的分接在高壓側,測分接在低壓側的變壓器時,使用此鍵,鍵燈亮,再按此鍵,鍵燈滅,多數情況下,此鍵燈應是熄滅的。

c、<分析組別>鍵:如果事先不知道三相變壓器的組別,則將三相變壓器測試線接好,按<分析組別>鍵,鍵燈亮,按<開始>鍵,儀器開始工作,約需70秒時間,組別和變比測試結果會顯示出來。儀器不分析單相變壓器組別,僅為0或6,如果極性錯誤,組別顯示窗閃爍,提示錯誤。有的變壓器分析組別時錯誤,但輸入參數能正常測量,其原因是變壓器鐵芯插片對稱性不好,在一個柱激磁時,其它柱磁分布誤差較大。

d、<自檢>鍵:按<自檢>鍵,儀器開始自檢。首先,依次點亮全部顯示器,供操作者檢查,然后,檢查分壓器和測量回路是否工作正常。

e、數字鍵:數字鍵是復合功能鍵,在<參數>鍵燈亮時有效。比如數字“0”在參數鍵燈亮時,按<打印>鍵,則輸入0,如參數燈滅時,按<打印>鍵,則打印。
