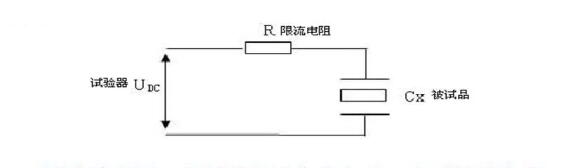

直流高壓發生器常規實驗之電力電纜試驗，理論上交流或直流高壓試驗回路內均應設置限流電阻R，其目的是當試品Cx回路放電或擊穿時起限制電流作用，不至于在高壓短路時損壞試驗設備。電纜試驗時如果電纜有故障，在電路中加入限流電阻，可以保護設備儀器。具體接線方式如圖所示：

  根據國標《電氣設備交接試驗標準》：

  1 、耐壓電壓保準

  (1)紙絕緣電纜直流耐壓可采用下式計算：

  對于統包絕緣(帶絕緣)：

  對于分相屏蔽絕緣：

  (2)18/30kV及以下電壓等級的橡塑絕緣電纜直流耐壓試驗電壓，應按下式計算：

  2、直流高壓發生器進行試驗時，試驗電壓可分為4-6階段均勻升壓，每階段停留1分鐘，并讀取泄露電流值。試驗電壓升至規定電壓后維持15分鐘，期間讀取1分鐘和15分鐘時泄漏電流。測量時消除雜散電流的影響。

  3、紙質絕緣電纜泄露電流不平衡系數不應大于2;當6/10KV及以上電纜的泄露電流小于20uA和6KV及以下電壓等級電纜泄露電流小于10uA，其不平衡系數不作要求。

  檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮，表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。

  按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。

  順時針方向平緩調節調壓電位器，輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖，還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。

  試驗完畢后，降壓，將調壓電位器回零后電贍綠色鈕，切斷高壓并關閉電源開關。
